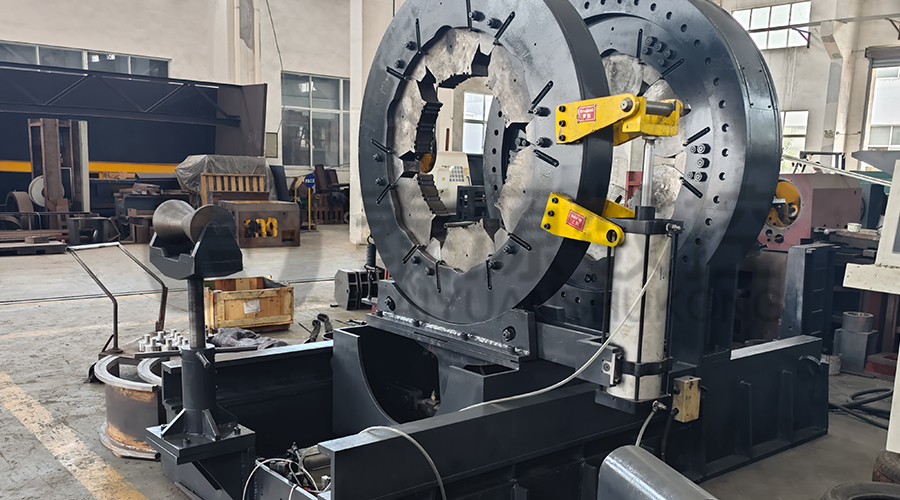

The Tokarka do łączenia obudów i rur to wyspecjalizowana obrabiarka CNC zaprojektowana do precyzyjnego montażu i demontażu złączy na towarach rurowych z krajów naftowych (OCTG). To urządzenie integruje mechaniczne, hydrauliczne i elektroniczne systemy sterowania, aby zapewnić, że wymagania dotyczące momentu obrotowego i położenia uzupełniania spełniają specyfikacje API 5CT. Zaprojektowany dla montaż sprzęgła o wysokim momencie obrotowym , jednostka utrzymuje integralność strukturalną połączenia gwintowego, optymalizując jednocześnie wydajność produkcji na liniach wykańczania rur.
Projekt techniczny i cechy operacyjne
Architektura jednostki przebijającej wykorzystuje: układ napędowy wrzeciona o niskiej bezwładności oraz wytrzymały hydrauliczny mechanizm kleszczowy. Taka konfiguracja pozwala na ciągłe monitorowanie wartości momentu obrotowego , co ma kluczowe znaczenie dla zapobiegania nadmiernemu dokręcaniu lub zacieraniu się gwintu podczas montażu obudowy i rurki. Łoże przypominające tokarkę zapewnia sztywny fundament, który minimalizuje wibracje, zapewniając spójne zaangażowanie wątku i długoterminową precyzję geometryczną.
Wyposażony w programowalny sterownik logiczny (PLC) system obsługuje zautomatyzowane sekwencje dla różnych średnic rur i gatunków stali. The niebrudzące szczęki lub specjalistyczne matryce chwytające są stosowane w celu zapobiegania deformacji powierzchni materiałów wysokostopowych, co jest powszechnym wymogiem zespół rurek ze stopu odpornego na korozję (CRA). . Wykorzystując mechanizm sprzężenia zwrotnego w zamkniętej pętli, jednostka gumowa dostosowuje prędkość obrotową i ciśnienie w czasie rzeczywistym w oparciu o specyficzne parametry gwintowania sprzęgła .
Kluczowe zalety wydajności
- Dokładność momentu obrotowego: Precyzyjne czujniki zapewniają gromadzenie danych w czasie rzeczywistym Układ sprzęgła API , zapewniając, że każde złącze spełnia certyfikowane stiardy bezpieczeństwa.
- Wszechstronność operacyjna: Możliwość obsługi szerokiego zakresu rozmiarów rur, od rur o małych średnicach po obudowy o dużej skali, bez konieczności rozległych zmian oprzyrządowania.
- Sztywność i stabilność: Wzmocniona konstrukcja ramy pozwala na operacje o dużym cyklu pracy w wymagających środowiskach przemysłowych.
- Integracja danych: System rejestruje wykresy zestawienia (moment obrotowy w funkcji obrotów) w celu zapewnienia identyfikowalności jakości, co jest istotne dla Zgodność produkcji OCTG .
Dane techniczne
| Opis parametru | Dane techniczne / zakres | Jednostka |
| Obowiązujący zakres średnic rur | 60,3 - 508 (konfigurowalny) | mm |
| Maksymalny moment dokręcania | 10 000–150 000 (w zależności od modelu) | N·m |
| Zakres prędkości wrzeciona | 0,5 - 25 (bezstopniowo) | obr./min |
| Dokładność pomiaru momentu obrotowego | ±1% | Pełna skala |
| Tryb mocowania | Wielopunktowy hydrauliczny / synchroniczny | Wpisz |
| System sterowania | CNC / PLC z monitorowaniem momentu obrotowego | Platforma |
| Zasilanie | 380 V / 415 V / 440 V (50/60 Hz) | V/Hz |
Zastosowania w produkcji sprzętu naftowego
The Tokarka do łączenia obudów i rur jest wykorzystywany przede wszystkim w urządzenia do gwintowania rur i centra serwisowe pól naftowych. Służy jako kluczowy element w produkcji Obudowa i rurka z certyfikatem API , gdzie uzupełnianie ręczne jest niewystarczające dla wymagań wysokiego ciśnienia. Ta maszyna jest również niezbędna zestaw przyłączeniowy klasy premium , gdzie konkretny kontakt momentu obrotowego z barkiem należy zweryfikować za pomocą wykresów cyfrowych.
Często zadawane pytania
1. W jaki sposób zespół zaciskający zapewnia integralność połączeń gwintowych klasy premium?
Urządzenie wykorzystuje wyrafinowany skomputeryzowany system monitorowania momentu obrotowego który śledzi zależność pomiędzy przyłożonym momentem obrotowym a liczbą obrotów. Pozwala to na precyzyjne wykrywanie „punktu barkowego” w połączeniach premium. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , założona w 2003 roku i zlokalizowana we wschodnim parku przemysłowym w Taixing City, projektuje te maszyny, stosując technologie o wysokiej sztywności i redukcji punktów awarii. Nasz Sprzęgła tokarki CNC do gwintowania rur i zespoły przegubowe zostały zaprojektowane tak, aby zachować precyzję przez długi czas, zapewniając montaż nawet skomplikowanych profili gwintów bez uszkodzeń, spełniając rygorystyczne standardy międzynarodowych przedsiębiorstw zajmujących się polami naftowymi.
2. Czy ten sprzęt można zintegrować z w pełni zautomatyzowaną linią produkcyjną OCTG?
Tak, jednostka dociskowa została zaprojektowana z myślą o bezproblemowej integracji z automatyczne systemy transportu rur i linie przenośników. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , który zajmuje powierzchnię 24 800 ㎡ i służy jako główna baza produkcyjna krajowa produkcja sprzętu naftowego dostarcza kompletne rozwiązania obejmujące linie do produkcji rur wiertniczych i specjalistyczne szlifierki. Nasze produkty są szeroko stosowane przez światowych liderów, takich jak Shanghai Baosteel oraz międzynarodowe firmy w Stanach Zjednoczonych i Japonii. Wysoka moc napędowa i prosta konstrukcja naszych urządzeń pozwalają na wysoką wydajność produkcji i integrację cykli pracy w nowoczesnych zautomatyzowanych fabrykach.
3. Jakie certyfikaty i standardy jakości spełniają te maszyny?
Nasz Tokarka do łączenia obudów i rur jest produkowany zgodnie ze ścisłymi protokołami kontroli jakości. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. uzyskała certyfikat systemu jakości GBT, ISO i jest uznawana za przedsiębiorstwo godne zaufania w skali kraju. Nasza wiedza techniczna obejmuje szeroką gamę specjalistycznych narzędzi, w tym Tokarki do gwintów z kołnierzem wiertarskim and frezarki wirnikowe z pompą śrubową . Produkty te zostały zaprojektowane z myślą o dużej specyficzności i niezawodności, zapewniając, że każde przetworzone złącze spełnia wymogi bezpieczeństwa w przemyśle geologicznym, górniczym i chemicznym na całym świecie.
W celu uzyskania szczegółowych konsultacji projektowych lub dostosowanych Sprzęt do przetwarzania OCTG konfiguracji prosimy o kontakt z naszym technicznym działem sprzedaży. Z niecierpliwością czekamy na możliwość dzielenia się z Tobą rozwojem, aby stworzyć lepszą przyszłość.
