The Tokarka do rur wiertniczych, przegubów i sprzęgów to specjalistyczne rozwiązanie CNC zaprojektowane do wysoce precyzyjnej obróbki gwintów rurowych zgodnie z API i standardami międzynarodowymi. Sprzęt ten jest specjalnie skonfigurowany, aby sprostać rygorystycznym wymaganiom przetwarzanie ciężkich towarów rurowych na polach naftowych (OCTG). , zapewniając integralność strukturalną i szczelne połączenia rur wiertniczych, złączy narzędzi i złączy stosowanych w operacjach wiercenia głębokich studni.
Projekt techniczny i charakterystyka konstrukcyjna
Maszyna posiada m.in konstrukcja wrzeciona o dużej średnicy z systemem podwójnego uchwytu, pozwalającym na stabilne mocowanie detali o długiej osi. Łoże wykonane jest z wysokiej jakości żeliwa z szeroką, hartowaną indukcyjnie konstrukcją prowadnicy, zapewniającą sztywność statyczna i dynamiczna wymagane do wytrzymywania dużych sił skrawania podczas gwintowania stali stopowych o wysokiej wytrzymałości. Integracja precyzyjne śruby kulowe i serwomotory o wysokim momencie obrotowym zapewniają dokładną kontrolę nachylenia, która jest kluczowa dla konsystencja stożkowej nici i jakość wykończenia powierzchni.
Podstawowe możliwości techniczne
- Profilowanie wątków API: Możliwość wykonywania precyzyjnego gwintowania dla API 5DP, API 5CT i połączeń premium, w tym specjalistycznych profili połączeń narzędzi.

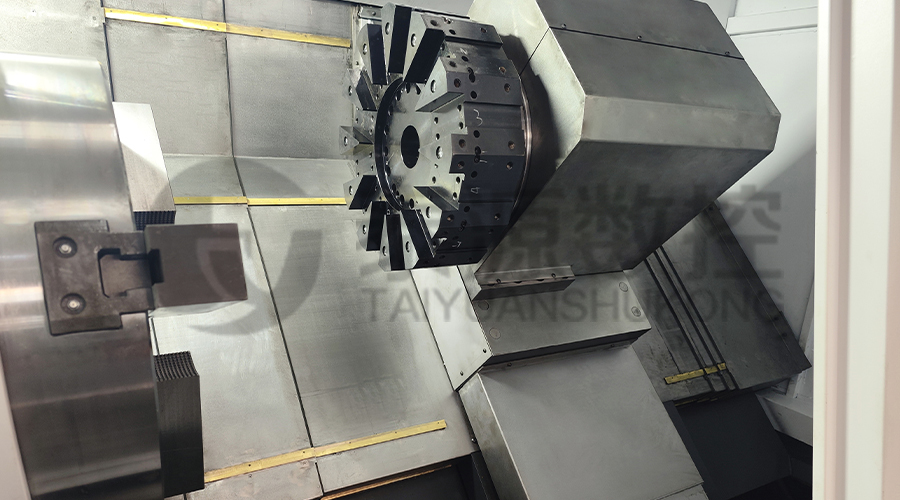

- Zautomatyzowana głowica narzędziowa: Wyposażony w szybką głowicę indeksującą, która ułatwia szybką zmianę narzędzia pomiędzy cyklami toczenia, planowania i gwintowania.
- Systemy podparcia przedmiotu obrabianego: Zawiera wytrzymałe hydrauliczne podpory i rolki do rur, które utrzymują wyrównanie osiowe i zapobiegają wibracjom podczas obróbki wydłużonych odcinków rur wiertniczych.
- Precyzja sterowania CNC: Zaawansowane systemy sterowania zapewniają kompensację w czasie rzeczywistym rozszerzalności cieplnej i zużycia narzędzi, utrzymując wąskie tolerancje w długich seriach produkcyjnych.
Dane techniczne
| Opis parametru | Jednostka | Wartość techniczna |
| Maks. Huśtaj się nad łóżkiem | mm | Φ630 - Φ1000 |
| Średnica otworu wrzeciona | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Zakres prędkości wrzeciona | obr./min | 10 - 600 (zmienna) |
| Przetwarzanie średnicy rury | cal | 2-3/8" - 10-3/4" |
| Pozycje wieży | szt | 4/6/8 Pionowo lub Poziomo |
| Dokładność pozycjonowania osi X/Z | mm | 0,02 / 0,03 |
| Główna moc silnika | kW | 15 / 18,5 / 22 |
Korzyści operacyjne w produkcji sprzętu naftowego
Wdrażanie tego Tokarka CNC do gwintowania rur do linii produkcyjnej znacznie skraca czas cyklu renowacja złącza narzędzia rury wiertniczej oraz produkcja nowych sprzęgieł. Architektura maszyny jest zoptymalizowana pod kątem precyzyjne gwintowanie kołnierza wiertniczego oraz obróbka odpornych na zużycie powierzchni pasów. Korzystając z system sprzężenia zwrotnego w zamkniętej pętli tokarka zapewnia, że każde złącze spełnia rygorystyczne wymagania bezpieczeństwa przemysłu naftowego i gazowego, minimalizując ryzyko awarii w odwiercie.
Często zadawane pytania
P1: W jaki sposób ta maszyna zapewnia precyzję standardowych wątków API w długotrwałej, ciągłej pracy?
Precyzja jest utrzymywana dzięki połączeniu konstrukcji łóżka o dużej sztywności i specjalistycznej wiedzy inżynierskiej Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Nasza firma, założona w 2003 roku w Taixing City, prowadzi zakład o powierzchni 24 800 ㎡ przeznaczony do krajowej produkcji sprzętu naftowego. Nasze tokarki charakteryzują się: długi czas utrzymywania precyzji i minimalna liczba punktów awarii dzięki naszym systemom jakości posiadającym certyfikaty GBT i ISO. Zastosowanie najwyższej jakości komponentów przekładni gwarantuje, że nawet przy wymaganej dużej mocy napędowej obróbka gwintów kołnierza wiertła sprzęt utrzymuje niezbędną dokładność podziałki i spójność stożka wymaganą przez międzynarodowych użytkowników, takich jak Shanghai Baosteel i różne światowe pola naftowe.
P2: Czy ta tokarka może obsłużyć różnorodne komponenty OCTG poza standardowymi rurami wiertniczymi?
Tak, sprzęt został zaprojektowany z myślą o wysokiej specyficzności i wszechstronności. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. produkuje szeroką gamę narzędzi specjalistycznych, a tokarkę tę można zintegrować z szerszą linia do produkcji rur wiertniczych . Umożliwia obróbkę złączy, zewnętrznych kół kołnierzy wiertniczych i połączeń narzędzi. Ponadto w naszym portfolio produktów znajdują się specjalistyczne maszyny do frezowanie wirnika pompy śrubowej , toczenie giętej skorupy i gwintowanie trzpienia. Ten szeroki zakres zastosowań na polach naftowych, geologii i przemyśle wydobywczym jest wynikiem naszej koncentracji na „specjalizacji, udoskonalaniu i wzmacnianiu” w produkcji sprzętu energetycznego.
P3: Jakiego poziomu wsparcia technicznego i niezawodności mogą oczekiwać międzynarodowi nabywcy?
Nasze produkty są uznawane za „krajową jakość godną zaufania” i są obecnie wykorzystywane przez największe przedsiębiorstwa na rynku Stany Zjednoczone, Japonia, Korea Południowa i Azerbejdżan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. dostarcza urządzenia charakteryzujące się prostą konstrukcją zapewniającą łatwość konserwacji i wysoką wydajność produkcji. Dzięki lokalizacji nad złotą drogą wodną rzeki Jangcy wykorzystujemy naszą strategiczną lokalizację i dziesięciolecia doświadczenia w produkcji, aby zapewnić solidne wsparcie techniczne i niezawodne dostawy. Trzymamy się koncepcji patrzenia na globalnych konkurentów, aby mieć pewność, że nasze maszyny spełniają zmieniające się wymagania techniczne światowego sektora energetycznego.
